První časoprostorová mapa temné hmoty – projekt COSMOS
Ivan Havlíček
Do počátku třicátých let minulého století bylo složení vesmíru velmi
jednoduché: plyn, prach, sem tam nějaká hvězda a když jich bylo trochu
víc, tak z toho vznikaly galaxieGalaxie – kompaktní seskupení hvězd, hvězdných asociací, otevřených a kulových hvězdokup, mezihvězdné látky a temné hmoty. Galaxie se liší svou strukturou (spirální, eliptické, nepravidelné,…), vyzařovaným výkonem (neaktivní, aktivní, rádiové, Seyfertovy,…) a zejména svojí hmotností. Hmotnost je udávána v miliardách až stovkách miliard hmotností Slunce. Galaxie jsou obvykle součástmi vyšších celků, jako jsou kupy, nadkupy, vlákna a stěny. V centrech většiny galaxií se nacházejí obří černé díry.. Pak ale přišel
Fritz Zwicky s objevem,
že v kupách galaxiíKupy galaxií – největší gravitačně vázané objekty ve vesmíru tvořené třemi hlavními složkami:
– stovkami galaxií obsahujícími hvězdy, plyn a prach,
– obrovskými mraky horkých plynů,
– temnou hmotou zatím neznámé povahy.
Galaxie se liší svou strukturou (spirální, eliptické, nepravidelné,…), vyzařovaným výkonem (neaktivní, radiové, Seyfertovy,…) a zejména svojí hmotností. Hmotnost je
miliardy až stovky miliard Sluncí. musí být hmoty mnohem více, aby se udržely
pohromadě. Jednotlivé galaxie se v nich pohybovaly mnohem rychleji, než
by měly, kdyby zde byla jen hmota, kterou můžeme vidět. Skoro třicet let
ho nikdo nebral moc vážně, zejména také díky nedostatečným pozorovacím
metodám, ale od šedesátých let, kdy bylo totéž zjištěno v naší Galaxii,
se kousky mozaiky začaly skládat k sobě. Dnes víme, že vesmír, ve kterém
žijeme, tvoří z velké většiny látka, kterou se zatím daří pozorovat jen
nepřímo, díky vlivům na viditelnou svítící složku tvořenou zejména
hvězdnými soustavami. Viditelná hmota tvoří jen 4 % gravitačního
působení vesmíru a z toho jen asi čtvrtina přímo svítí. Dalších 23 %
tvoří již zmíněná „temná hmota“. A nakonec téměř celé tři čtvrtiny
veškerého gravitačního vlivu, který je odpovědný za rozpínání vesmíru,
je vlastností vesmíru jako celku a je označováno jako „temná energie“.
Temná hmota – hmota ve vesmíru nebaryonové povahy, která není složena z kvarků. Temná hmota udržuje pohromadě svítící objekty velkých rozměrů, které díky ní v periferních oblastech obíhají rychleji, než odpovídá gravitačnímu zákonu aplikovanému na viditelnou hmotu. Podle posledních odhadů na základě pozorování existuje ve vesmíru 5 % baryonové hmoty, 27 % temné hmoty a 68 % temné energie. Existuje několik hypotetických částic, které jsou vhodnými kandidáty na částice temné hmoty, dosud však nebyly objeveny. Termín „temná hmota“ zavedl v roce 1933 Fritz Zwicky, když zjistil, že se členové Kupy galaxií ve Vlasech Bereniky pohybují v průměru rychleji, než by odpovídalo gravitačním účinkům viditelné látky. Existují také teorie, které se pokoušejí vysvětlit rotační křivky galaxií a pohyby galaxií v kupách jiným způsobem než temnou hmotou. Temná energie – entita zodpovědná za zrychlenou expanzi vesmíru, která byla objevena na konci roku 1998 (Saul Perlmutter, Adam Riess). Temná energie tvoří 68 % hmoty a energie ve vesmíru. Hustota temné energie je velmi málo proměnná v čase i v prostoru, pokud vůbec. Nejnadějnějším kandidátem na temnou energii je energie vakuových fluktuací. |
![Kupa ve Vlasech Bereniky](2007_10/ComaBer.jpg)

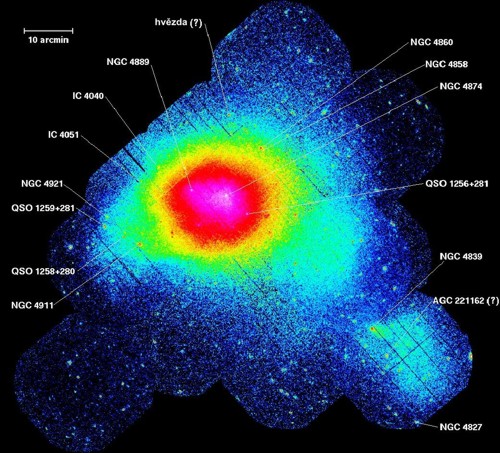

Kupa ve Vlasech Bereniky leží na obloze blízko Kupy v Panně. V prostoru je ale mnohem dále. Poprvé byla rozpoznána v roce 1785 Williamem Herschelem. Jde o jednu z nejbližších uzavřených neboli „klidných“ galaktických kup. Je velmi hustá a skládá se z více než 3 000 galaxií, převládají eliptické a čočkovité galaxie. Protože je poblíž severního galaktického pólu (zde je nebe bez hustých oblastí mléčné dráhy), je velmi dobře pozorovatelná. Celá kupa se od nás vzdaluje rychlostí 7 000 km/s. V jejím středu leží obrovitá eliptická galaxie NGC 4889 a čočkovitá galaxie NGC 4874. Většina spirálních a nepravidelných galaxií leží ve vnějších oblastech kupy. Rentgenový obraz ukazuje dvě oddělené oblasti mezigalaktického plynu. Z toho se dá usuzovat, že kupa vzniká slučováním menších galaktických kup. Stejně jako kupy v Panně a v Hydře, tvoří i kupa ve Vlasech Bereniky jádro obří galaktické nadkupy. Zdroj: U. Briel, MPI, ESA.
![Fritz Zwicky](2007_10/Zwicky.jpg)
Fritz Zwicky (1898-1974) byl švýcarský astronom, který v roce 1933 poukázal na rozpor mezi rychlostmi pohybů galaxií v kupě ve Vlasech Bereniky. V roce 1934 předpověděl existenci neutronových hvězd. Objevil 18 supernov a byl první, který nalezl souvislost mezi supernovami a neutronovými hvězdami. Navrhl hledat chybějící hmotu pomocí gravitačních čoček. Na fotografii je u astrokomory na Mount Palomaru. Zdroj: California Institute of Technology
Všechny předchozí studie zabývající se temnou hmotou byly založeny na
výpočtových simulacích vycházejících zejména z gravitačních účinků na
baryonovouBaryon – elementární částice složená ze tří kvarků s různým barevným nábojem. Výsledná barva je „bílá“. Baryony podléhají silné interakci a patří proto mezi hadrony. Baryony složené z kvarků první generace (d, u) dělíme na nukleony se spinem rovným 1/2 (proton a neutron) a delta baryony se spinem rovným 3/2 (4 částice s různým nábojem). Baryony obsahující s kvark nazýváme hyperony. Nejznámějším je lambda hyperon. Hyperony byly hojně zastoupené v raných vývojových fázích vesmíru, často hovoříme o hyperonovém plynu. Dnes vznikají interakcí kosmického záření s horními vrstvami atmosféry a umíme je vytvořit uměle na urychlovačích. hmotu. Od roku 2002 probíhá časoprostorová prohlídka ve
vybrané oblasti oblohy pod názvem COSMOS (the Cosmic Evolution Survey).
Prohlídka oblohy na časoprostorové škále miliard světelných rokůSvětelný rok (ly) – vzdálenost, kterou světlo ve vakuu urazí za jeden rok, 1 ly = 9,46×1012 km. by se
mohla stát základem pro poznání vývoje obřích soustav, jakými galaxieGalaxie – kompaktní seskupení hvězd, hvězdných asociací, otevřených a kulových hvězdokup, mezihvězdné látky a temné hmoty. Galaxie se liší svou strukturou (spirální, eliptické, nepravidelné,…), vyzařovaným výkonem (neaktivní, aktivní, rádiové, Seyfertovy,…) a zejména svojí hmotností. Hmotnost je udávána v miliardách až stovkách miliard hmotností Slunce. Galaxie jsou obvykle součástmi vyšších celků, jako jsou kupy, nadkupy, vlákna a stěny. V centrech většiny galaxií se nacházejí obří černé díry. a galaktické kupyKupy galaxií – největší gravitačně vázané objekty ve vesmíru tvořené třemi hlavními složkami:
– stovkami galaxií obsahujícími hvězdy, plyn a prach,
– obrovskými mraky horkých plynů,
– temnou hmotou zatím neznámé povahy.
Galaxie se liší svou strukturou (spirální, eliptické, nepravidelné,…), vyzařovaným výkonem (neaktivní, radiové, Seyfertovy,…) a zejména svojí hmotností. Hmotnost je
miliardy až stovky miliard Sluncí. jsou.
Jde o první pokus zmapovat vývoj vesmíru v tak
obrovském měřítku. Projekt COSMOS je výjimečný zejména tím, že pomocí
rozložení hmoty, která je klíčová pro strukturu vesmíru, mapuje utváření
prostorových charakteristik, které mohou být podstatné pro vývoj
vesmírných objektů a jejich uskupení. První výsledky byly publikovány v lednu 2007.
Na vlastním pozorování se podílely nejlepší týmy a astronomické přístroje dnešní doby: Hubbleův vesmírný dalekohledHST (Hubble Space Telescope) – Hubblův vesmírný dalekohled. Největší dalekohled na oběžné dráze kolem Země, kde byl v roce 1990 umístěn do výšky 614 km. Průměr primárního zrcadla je 2,4 m. Z hlediska kosmologie je zajímavý HST Key Project (klíčový projekt HST), který v roce 1999 posloužil k prvnímu přesnému určení Hubbleovy konstanty. V lednu 2004 NASA zrušila servisní mise k tomuto unikátnímu přístroji, nicméně v roce 2006 bylo rozhodnuto o poslední servisní misi, která měla proběhnout v roce 2008. Mise byla kvůli závadě na dalekohledu odložena a uskutečnila se v květnu 2009., největší japonský dalekohled SUBARU, Evropská jižní observatoř VLTVLT – Very Large Telescope, čtveřice dalekohledů ESO postavená v Chile na Cerro Paranal (2635 m). Dalekohledy mají celistvá zrcadla o průměru 8,2 metru (Antú – 1998; Kueyen – 1999; Melipal – 2000; Yepun – 2001). Názvy zrcadel znamenají v Mapušštině Slunce, Měsíc, Jižní Kříž a Venuši. Sběrná plocha každého z velkých přístrojů je 53 metrů čtverečních. Dalekohledy jsou vybaveny systémem adaptivní a aktivní optiky. Další menší pomocné dalekohledy tvoří s hlavní čtveřicí výkonný interferometr o základně 200 m, jehož srdcem je od roku 2015 přístroj Gravity – interferometr druhé generace. a RTG observatoř XMM NewtonXMM-Newton – X ray Multi Mirror, rentgenový dalekohled na oběžné dráze (Evropská rentgenová observatoř). Jeho hlavní součástí jsou tři systémy soustředných pozlacených zrcadel o celkové ploše 120 m2. Evropská kosmická agentura (ESA) vypustila do vesmíru observatoř XMM-Newton 10. prosince 1999 z paluby rakety Ariane 5.. Výsledkem je prostorová mapa „temné hmotyTemná hmota – hmota ve vesmíru nebaryonové povahy, která není složena z kvarků. Temná hmota udržuje pohromadě svítící objekty velkých rozměrů, které díky ní v periferních oblastech obíhají rychleji, než odpovídá gravitačnímu zákonu aplikovanému na viditelnou hmotu. Podle posledních odhadů na základě pozorování existuje ve vesmíru 5 % baryonové hmoty, 27 % temné hmoty a 68 % temné energie. Existuje několik hypotetických částic, které jsou vhodnými kandidáty na částice temné hmoty, dosud však nebyly objeveny. Termín „temná hmota“ zavedl v roce 1933 Fritz Zwicky, když zjistil, že se členové Kupy galaxií ve Vlasech Bereniky pohybují v průměru rychleji, než by odpovídalo gravitačním účinkům viditelné látky. Existují také teorie, které se pokoušejí vysvětlit rotační křivky galaxií a pohyby galaxií v kupách jiným způsobem než temnou hmotou.“ ve vazbě na hmotu svítící, která zabírá na obloze výřez zhruba 3×3 průměry Měsíce, a táhne se do hloubky 6,5 miliardy světelných rokůSvětelný rok (ly) – vzdálenost, kterou světlo ve vakuu urazí za jeden rok, 1 ly = 9,46×1012 km.. Prostorová mapa vznikla sloučením 575 obrazových polí pořízených HST pomocí širokoúhlých kamer ACSACS (Advanced Camera for Surveys) – přístroj umístěný na HST při třetí servisní misi v březnu 2002 namísto starší kamery FOC (Faint Object Camera). ACS má ostřejší obraz, širší zorné pole (202″×202″) a větší vlnový rozsah (blízké IR, V, celé UV) než WFPC2. Přístroj je složen z širokoúhlé kamery, kamery s vysokým rozlišením a z kamery pro pozorování Slunce. V roce 2007 kamera selhala. Opravena byla při poslední servisní misi v roce 2009. a WFPCWFPC2 (Wide Field Planetary Camera 2) – širokoúhlá planetární kamera, na HST byla instalována v roce 1993 při první servisní misi, kdy nahradila starší širokoúhlou kameru. Rozlišení je 0,05″, kamera obsahuje 4 CCD matice po 640 000 pixlech. Ze spektra (blízké IR, V, blízké UV) může být vybrán úzký obor pomocí padesáti filtrů.. Data byla získána během 1 000 hodin pozorovacího času. K vytvoření mapy byly použity zkreslené obrazy 500 000 vzdálených galaxií. Vzdálenosti galaxií byly určeny spektroskopicky pomocí teleskopů SUBARU na Hawai a VLT v Chile. K prostorovému rozložení mezigalaktického plynu posloužila pozorování rentgenového dalekohledu XMM Newton.

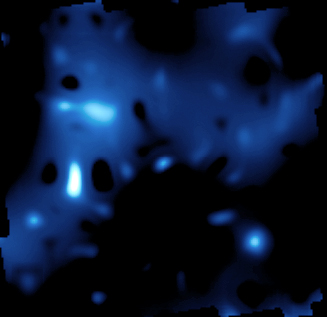

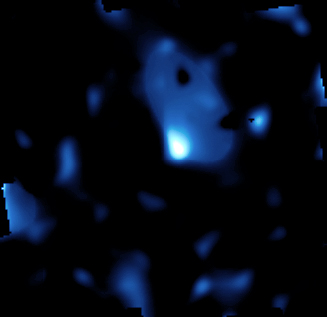

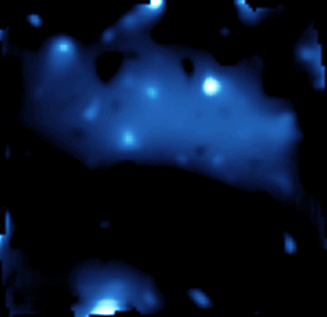

Rozložení
temné hmoty ve vzdálenosti 3,5×109 (nalevo), 5×109 (uprostřed)
a 6,5×109 (napravo) miliard světelných roků. Zdroj: HST,
2007.
![Srovnání přehlídek](2007_10/survays.jpg)

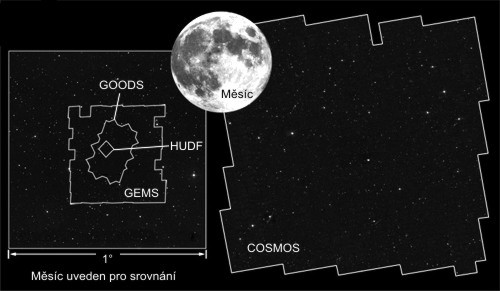

Srovnání některých dosud provedených přehlídkových projektů s plošným výsekem oblohy, který zahrnuje projekt COSMOS.
GEMS (Galaxy Evolution from Morphology and Spectral Energy Distributions) – zahrnuje plochu 900 čtverečních minut pomocí kamery ACSACS (Advanced Camera for Surveys) – přístroj umístěný na HST při třetí servisní misi v březnu 2002 namísto starší kamery FOC (Faint Object Camera). ACS má ostřejší obraz, širší zorné pole (202″×202″) a větší vlnový rozsah (blízké IR, V, celé UV) než WFPC2. Přístroj je složen z širokoúhlé kamery, kamery s vysokým rozlišením a z kamery pro pozorování Slunce. V roce 2007 kamera selhala. Opravena byla při poslední servisní misi v roce 2009. na HSTHST (Hubble Space Telescope) – Hubblův vesmírný dalekohled. Největší dalekohled na oběžné dráze kolem Země, kde byl v roce 1990 umístěn do výšky 614 km. Průměr primárního zrcadla je 2,4 m. Z hlediska kosmologie je zajímavý HST Key Project (klíčový projekt HST), který v roce 1999 posloužil k prvnímu přesnému určení Hubbleovy konstanty. V lednu 2004 NASA zrušila servisní mise k tomuto unikátnímu přístroji, nicméně v roce 2006 bylo rozhodnuto o poslední servisní misi, která měla proběhnout v roce 2008. Mise byla kvůli závadě na dalekohledu odložena a uskutečnila se v květnu 2009.. Tato oblast je centrována na Jižní hluboké pole observatoře ChandraChandra – družicová observatoř NASA zkoumající vesmír v rentgenovém oboru. Byla vypuštěna v roce 1999. Na palubě observatoře je rentgenový dalekohled o průměru 1,2 m a ohniskové vzdálenosti 10,05 m, tvořený čtyřmi soubory souosých paraboloidně-hyperboloidních zrcadel o délce 0,85 m, se zorným polem o průměru 1,0° a s rozlišením 0,5″. (Chandra Deep Field South). GEMS zahrnuje 10 000 galaxií do 24 magnitudyMagnituda – někdy též zdánlivá magnituda, logaritmická míra jasnosti objektu, m = −2,5 log J. Tato definiční rovnice se nazývá Pogsonova rovnice (zavedl ji anglický astronom Norman Pogson v roce 1856). Koeficient je volen tak, aby hvězdy s rozdílem pěti magnitud měly podíl vzájemných jasností 1:100. Znaménko minus v definici je z historických důvodů. Magnitudy takto vypočtené odpovídají historickému dělení hvězd do šesti skupin (nula nejjasnější, 5 nejméně jasné pozorovatelné okem). Nejjasnější hvězda na severní polokouli Arcturus má magnitudu −0.05, nejjasnější hvězda celé noční oblohy, Sírius, má magnitudu –1.6. Relativní magnituda vypovídá o skutečné jasnosti hvězdy na obloze, která kromě svítivosti závisí také na vzdálenosti hvězdy. Rozlišujeme bolometrickou magnitudu (v celém spektru) a vizuální magnitudu (pouze ve viditelném spektru)..
GOODS (Great Observatories Origins Deep Survey) – spojuje extrémní hluboké prohlídky kosmických observatoří HSTHST (Hubble Space Telescope) – Hubblův vesmírný dalekohled. Největší dalekohled na oběžné dráze kolem Země, kde byl v roce 1990 umístěn do výšky 614 km. Průměr primárního zrcadla je 2,4 m. Z hlediska kosmologie je zajímavý HST Key Project (klíčový projekt HST), který v roce 1999 posloužil k prvnímu přesnému určení Hubbleovy konstanty. V lednu 2004 NASA zrušila servisní mise k tomuto unikátnímu přístroji, nicméně v roce 2006 bylo rozhodnuto o poslední servisní misi, která měla proběhnout v roce 2008. Mise byla kvůli závadě na dalekohledu odložena a uskutečnila se v květnu 2009., SSTSST (Spitzer Space Telescope) – Spitzerův vesmírný dalekohled. Kosmická observatoř NASA pracující v infračerveném oboru, která byla vynesena na oběžnou dráhu v srpnu 2003 nosnou raketou Delta 7920H ELV. Zrcadlo má průměr 85 cm. Přístroje byly chlazeny kapalným heliem na teplotu 5,5 K do roku 2009. Pozorovací spektrální rozsah byl v období chlazení 3÷180 μm. Od roku 2009 pracuje dalekohled v „teplém“ režimu – teplota celého dalekohledu je cca 30 K a pracuje jen přístroj IRAS na vlnových délkách 3,6 μm a 4,5 μm. Program observatoře má na starosti California Institute of Technology., ChandraChandra – družicová observatoř NASA zkoumající vesmír v rentgenovém oboru. Byla vypuštěna v roce 1999. Na palubě observatoře je rentgenový dalekohled o průměru 1,2 m a ohniskové vzdálenosti 10,05 m, tvořený čtyřmi soubory souosých paraboloidně-hyperboloidních zrcadel o délce 0,85 m, se zorným polem o průměru 1,0° a s rozlišením 0,5″., XMM NewtonXMM-Newton – X ray Multi Mirror, rentgenový dalekohled na oběžné dráze (Evropská rentgenová observatoř). Jeho hlavní součástí jsou tři systémy soustředných pozlacených zrcadel o celkové ploše 120 m2. Evropská kosmická agentura (ESA) vypustila do vesmíru observatoř XMM-Newton 10. prosince 1999 z paluby rakety Ariane 5.. GOODS pokrývá 320 úhlových čtverečních minut.
HUDF (Hubble Ultra Deep Field) – je prozatím nejdále do vesmíru provedená prohlídka ve viditelném oboru zahrnující několik tisíc galaxií až do 31 magnitudy. Přehlídka byla provedena kamerou ACSACS (Advanced Camera for Surveys) – přístroj umístěný na HST při třetí servisní misi v březnu 2002 namísto starší kamery FOC (Faint Object Camera). ACS má ostřejší obraz, širší zorné pole (202″×202″) a větší vlnový rozsah (blízké IR, V, celé UV) než WFPC2. Přístroj je složen z širokoúhlé kamery, kamery s vysokým rozlišením a z kamery pro pozorování Slunce. V roce 2007 kamera selhala. Opravena byla při poslední servisní misi v roce 2009. na HSTHST (Hubble Space Telescope) – Hubblův vesmírný dalekohled. Největší dalekohled na oběžné dráze kolem Země, kde byl v roce 1990 umístěn do výšky 614 km. Průměr primárního zrcadla je 2,4 m. Z hlediska kosmologie je zajímavý HST Key Project (klíčový projekt HST), který v roce 1999 posloužil k prvnímu přesnému určení Hubbleovy konstanty. V lednu 2004 NASA zrušila servisní mise k tomuto unikátnímu přístroji, nicméně v roce 2006 bylo rozhodnuto o poslední servisní misi, která měla proběhnout v roce 2008. Mise byla kvůli závadě na dalekohledu odložena a uskutečnila se v květnu 2009..
![COSMOS](2007_10/compass.jpg)
Přehlídka COSMOS byla provedena v oblasti souhvězdí Sextantu se středem pole R.A.Rektascenze – Oblouk mezi jarním bodem a deklinační kružnicí hvězdy měřený ve stupních nebo v hodinách.> 10h 00m 28s.; Dec.Deklinace – oblouk mezi světovým rovníkem a hvězdou měřený po deklinační kružnici hvězdy ve stupních. (světový rovník 0°, severní světový pól 90°, jižní světový pól –90°). +02°12' 21" (J2000). Na fotografii je celá oblast ve viditelném světle. Zdroj: NASA, ESA, R. Massey (California Institute of Technology).
![Princip mapování](2007_10/dm_tot.jpg)

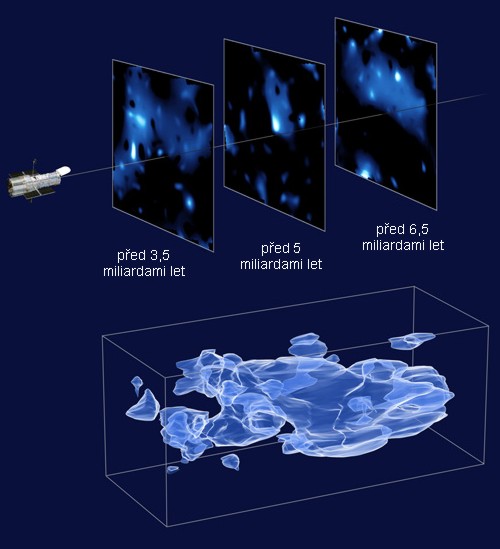

Princip mapování rozložení temné hmoty dešifrováním zkreslených obrazů vzdálených objektů. Světlo přicházející z extrémních vzdáleností je ovlivňováno na své dráze od zdroje k pozorovateli prostředím, kterým prošlo. Z míry tohoto ovlivnění, pokud máme k dispozici extrémně velké soubory světelných zdrojů, lze určit vlastnosti vesmírného prostředí. Pokud předpokládáme, že vesmírné prostředí je nejvíce strukturováno právě temnou hmotou, pak mapa „ovlivňování světla“ je hledanou mapou prostorového rozložení temné hmoty.
![Mapa temné hmoty](2007_10/heic0701b_th.jpg)

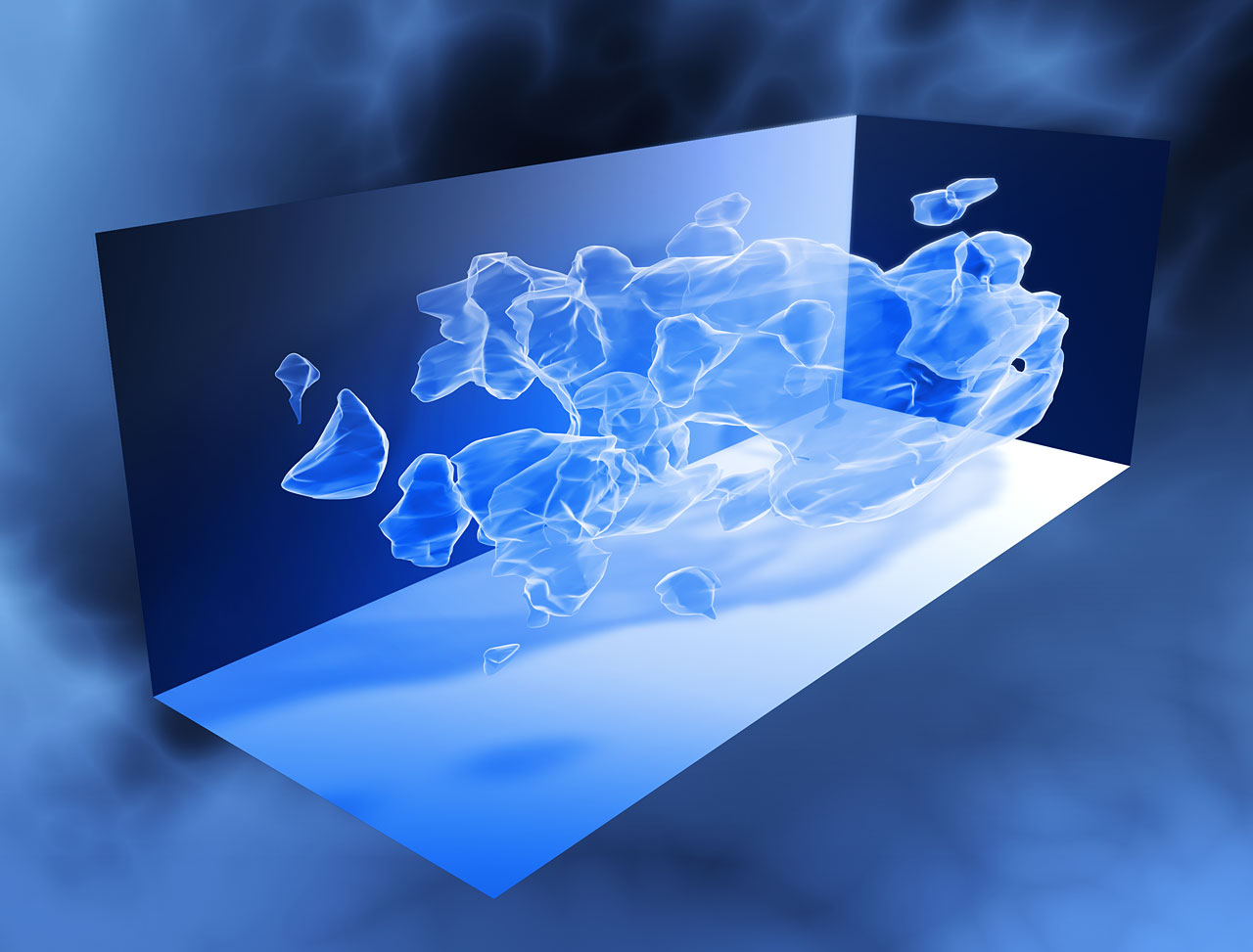

Výsledkem je třídimenzionální „mapa“ rozložení temné hmoty v oblasti, která má dva rozměry kolmé na zorný paprsek stanovený úhlovou mírou a třetí rozměr, rovnoběžný ke směru pozorování, je měřen vzdáleností od pozorovatele – ve světelných rocích nebo v čase (což je zde totéž). Mapa je tedy časoprostorovým rozložením pozorovaných deformací světla vzdálených svítících objektů.
Klip týdne: Mapa temné hmoty
Mapa temné hmoty. Temná hmota obklopuje galaxie a kupy galaxií. Její existenci navrhl Fritz Zwicky v roce 1933. Jde o neznámé částice interagující s ostatní hmotou především gravitačně a pravděpodobně také slabou interakcí. Celkově tvoří temná hmota 23 % veškeré hmoty a energie ve vesmíru. V animaci si prohlédněte rozložení temné hmoty určené z přehlídky oblohy COSMOS. Výpočet rozložení temné hmoty se provádí na základě deformací viditelných obrazů způsobených průchodem paprsku hmotným prostředím. V animaci je patrné pořizování mapy pomocí HST a nakonec si prohlédněte výslednou rotující mapu temné hmoty v rozsahu prostorového úhlu 1,5°×1,5° do hloubky 6,5 miliardy světelného roku. Zdroj: HST, 2007. (mpeg, 10 MB)
