Příklad 1: Nadsvětelné rychlosti − „prasátko“

Zadání: Světelným zdrojem můžeme otočit o 90° za 0.1 s. Jak daleko musí být projekční plocha, aby se světelná skvrna (prasátko) pohybovala nadsvětelnou rychlostí?

baterka

Řešení: Úhlová rychlost prasátka je ω = Δφt. Obvodová rychlost na projekční stěně ve vzdálenosti l bude υ = lω. Tato rychlost má být větší než rychlost světla c. Odsud plyne podmínka l > cΔtφ.

Výsledek: l > 20 000 km. To je podstatně méně než je oběžná dráha Měsíce (384 000 km!) a srovnatelné s oběžnými výškami některých sond.

Příklad 2: Nadsvětelné rychlosti − kvazary

Zadání: Vzdálený objekt se pohybuje směrem k pozorovateli pod malým úhlem téměř rychlostí světla. Určete, jakou rychlost naměří pozorovatel.

kvazar

Řešení: Poloha objektu je dána vztahy:

x(t) = υt sin α,

y(t) = y0 υt cos α.

Signál k pozorovateli přichází se zpožděním v čase

τ = t + y(t)/c.

Rychlost, kterou bude pozorovat pozorovatel proto bude

eq

Je zřejmé, že pro malé úhly tato fiktivní pozorovaná rychlost snadno převýší rychlost šíření světla.

Příklad 3: Kruhová vlna na membráně

Zadání: Tenkou pružnou homogenní membránu ve tvaru kruhu o poloměru 1,5 m ve středu prudkým úderem paličkou vychýlíme o 1 cm. Hlavice paličky má tvar válce o průměru 1,5 cm. Osa hlavice paličky při úderu byla kolmá na rovinu membrány. Rychlost úderu a tuhost membrány byly takové, že se při úderu protáhla membrána pouze v bezprostředním okolí hlavice paličky. Jaká bude amplituda vlny vzniklé na okraji membrány? Útlum a energii předanou zpět paličce zanedbejte.

kola

Řešení: U kruhové vlny pro amplitudu platí A ~ r−1/2. Proto A2 = A1 (r1/r2)1/2. Pro hodnoty r1 = 15 mm, r2 = 1 500 mm, A1 = 10 mm vyjde A2 = 1 mm.

Výsledek: Amplituda vlny na okraji membrány bude 1 mm.

(Autor: Vítězslav Kříha, v. h.)

Příklad 4: Detonační vlna

Zadání: Při explozi nálože byla uvolněna energie 105 J. Exploze trvala 1 s. Jaká bude maximální intenzita detonační vlny ve vzdálenosti 10 metrů od exploze a ve vzdálenosti 20 metrů od exploze?

exploze

Předpoklady: Detonační vlna je kulově symetrická.

Řešení: I = ΔE/(ΔS Δt) = ΔE/(4πr2 Δt)

Výsledek: I1 = 80 Wm−2, I2 = 20 Wm−2.

Příklad 5: Hluk

hluk

Zadání: Jak se sníží hladina hluku, vzdálím-li se od zdroje hluku do dvojnásobné vzdálenosti?

Předpoklady: Zdroj hluku je malý vzhledem ke vzdálenostem, ve kterých posloucháme a hluk se šíří sféricky symetricky.

Řešení: Intenzita je úměrná kvadrátu amplitudy a pro kulovou vlnu je I ~ 1/r2. Proto ve dvojnásobné vzdálenosti bude I2 = I1/4. Hladina hluku se sníží o ΔL = 10 log(I1/I0) − 10 log(I2/I0) = 10 log(I1/I2) = 10 log(4).

Výsledek: ΔL = 6 dB.

Příklad 6: Ladička

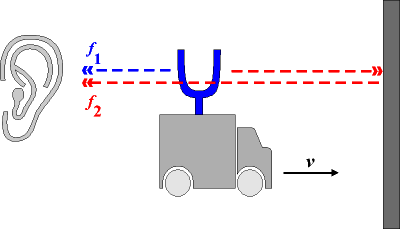

Zadání: Zdroj zvuku se pohybuje na vozíku rychlostí υ = 25 cm s−1 směrem ke stěně. Na opačné straně slyší pozorovatel rázy na frekvenci fr = 3 Hz. Jaká byla frekvence zdroje zvuku, jestliže je rychlost zvuku cs = 340 m/s?

ucho

Řešení: Pozorovatel slyší jednak přímou vlnu nižší frekvence (zdroj se vzdaluje) a jednak vlnu odraženou od stěny (vyšší frekvence − zdroj se pohybuje ke stěně). Obě vlny se skládají v rázy na rozdílové frekvenci:

f1 = f0 (1 − υ/cs),  f2 = f0 (1 + v/cs),  fr = f2f1 = 2 f0v/cs.

Korekce frekvence na pohyb zdroje jsme napsali do čitatele (υ<<cs). Vidíme, že f0 = frcs / (2υ).

Výsledek: f0 = 2040 Hz.

Příklad 7: Rotující hvězda

Zadání: Nalezněte vztah pro rozšíření spektrální čáry způsobené rotací hvězdy. Vztah přepište pro vlnovou délku čar.

hvězda

Řešení: Rotace hvězdy způsobuje, že jeden okraj hvězdy se k nám přibližuje rychlostí v = R ω a druhý okraj se toutéž rychlostí vzdaluje. R je poloměr hvězdy a ω úhlová rychlost rotace hvězdy. Výsledkem je dopplerovské rozšíření spektrální čáry. Krajní frekvence budou dány vztahy  f1,2 = f0 (1 ± /c) a krajní vlnové délkay λ1,2 = c/[f0 (1 ± /c)] ~ (c ± )/f0. Opět jsme využili toho, že korekce jsou malé a lze je se změnou znaménka převézt z jmenovatele do čitatele (1/[1 + x] ~ [1 − x]). Rozdíl vlnových délek obou čar tedy bude Δλ = 2/f0.

Příklad 8: Disperzní relace

Zadání: Standardní disperzní relace rovinné elektromagnetické vlny ω2 = c2 k2 je při průchodu světla plazmatem modifikována na tvar ω2 = ωp2 + c2 k2. Rychlost šíření světla ve vakuu je označena c. Veličina ωp se nazývá plazmová frekvence (jde o frekvenci oscilací elektronů kolem iontů). Nalezněte závislost ω(k) a diskutujte její průběh. Určete fázovou a grupovou rychlost šíření této vlny.

Poznámka: Připomeňme si, že platí vztahy

ω = ∂φ/∂t = 2π/T;        k = ∂φ/l = 2π/λ.

Průběh disperzní relace:

eq          diag

Z grafu je zřejmé, že vlna se šíří jen pro frekvence ω > ωp. Při nižších frekvencích elektromagnetické vlny se elektrony prostředí totiž „stihnou“ rozkmitat a vlna je absorbována, plazma je pro takovou vlnu neprůhledné.

Fázová rychlost:

eq

Fázová rychlost závisí na vlnové délce vlny (disperze!) a je větší než rychlost světla.

Grupová rychlost:

eq

Grupová rychlost je menší než rychlost šíření světla (jde o rychlost šíření informace).

Příklad 9: Směrový diagram

Zadání: Nalezněte tvar vlnoploch pro vlnu s disperzní relací  ω2 = ωp2 + c2 k2 cos2 α.

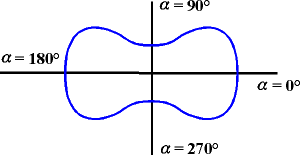

Řešení: Směrový diagram je závislost velikosti fázové rychlosti na úhlu α v polárním diagramu. Zřejmě je:

eq          diag
