Kvantové tečky a jednofotonové součástky
Martin Žáček, 2. května 2005
Nanotechnologie se představuje
Jak to všechno začalo? V roce 1959 přednesl americký
fyzik Richard Feynman
při příležitosti zasedání Americké fyzikální společnosti na Kalifornské technologické univerzitě
přednášku s názvem
„There’s Always Room at the Bottom“
(Tam dole je stále místo). Položil v ní základy nového oboru fyziky,
nanotechnologieNanotechnologie
– obor zabývající se aplikováním výsledků nanofyziky. Zkoumá možnosti,
jak vytvářet zařízení molekulových rozměrů a jak manipulovat
s jednotlivými atomy tak, aby se dosáhlo žádaných vlastností.
Protože u zařízení vyrobených pomocí nanotechnologie můžeme jejich
činnost předurčit polohou a druhem jednotlivých atomů, můžeme dosáhnout
maximální účinnosti, efektivity a výkonnosti, za dodržení malých
rozměrů., když během přednášky
nastínil na tehdejší dobu poněkud odvážné vize, které mikrosvět atomů nabízí.
Mnozí jeho kolegové si v té době možná mysleli, že stárnoucí vědec již asi začíná přicházet
o zdravý rozum, ale vývoj v dalších letech dal Feynmanovi jednoznačně za pravdu.
Vývoj v nanotechnologii podporovala zejména rychle se vyvíjející mikroelektronika založená na polovodičových
strukturách, ale také to byly jiné obory, jako například fullerenová fyzika založená na uhlíku.
Značný pokrok znamenal také vývoj nových typů zařízení pro diagnostiku a manipulaci s atomy,
jako například vynález tunelového mikroskopuSTM – Scanning Tunneling Microscope,
rastrovací tunelový mikroskop, řadí se mezi mnoho druhů tzv. Scanning
Probe Methods (SPM), rastrovacích metod za použití sondy. Zařízení
založené na tunelovém jevu, umožňující zobrazit povrch pevné látky
v rozlišení jednotlivých atomů. Povrch je doslova osaháván
piezoelektricky vychylovaným wolframovým hrotem. Ve směru povrchu je
jeho rozlišení řádově 10−10 m, v kolmém směru
k povrchu je však rozlišení řádově lepší v důsledku velmi
nelineární závislosti velikosti proudu na vzdálenosti od povrchu. Na
špičce wolframového hrotu je v ideálním případě jediný atom, podle
toho, jak se hrot podaří vyleptat. Je to nejostřejší hrot jaký dokážeme
vyrobit, používá se také jako studená katoda u rastrovacích
elektronových mikroskopů. Rastrovací tunelový mikroskop umožňuje
nejenom zviditelnit polohu atomů na povrchu krystalové mříže, ale také
je přenášet z místa na místo, když se pomocí přiloženého
elektrického napětí překoná chemická vazba s povrchem a atom
se hrotem mikroskopu přenese. .
Tím, jak se dokážeme díky pokrokům v nanotechnologii přibližovat zvládnutím výroby stále menších struktur
jednotlivým částicím, z nichž je složena všechna hmota okolo nás, vcházíme mnohem těsněji do světa kvantové
mechaniky, v němž platí odlišné a z pohledu naší zkušenosti velmi podivné zákony.
Naučili jsme se například již pracovat s jednotlivými ionty či dávkovat elektrický proud po
jednotlivých elektronech. Podobné experimenty se v poslední době také daří provádět
s fotonyFoton
– kvantum elektromagnetického záření, například světla. Má nulovou
klidovou hmotnost a nemá elektrický náboj. Jeho energie
a hybnost jsou přímo úměrné frekvenci záření (E = hf, p = E/c). Stav fotonu zahrnuje také polarizaci, protože jde o příčné vlnění., kvanty elektromagnetického záření.
Využívají se k tomu tzv. kvantové tečkyKvantová tečka
– quantum dot, ohraničená oblast polovodiče o průměru kolem 30 nm
a výšce 8 nm, schopná v důsledku nižší energie ve srovnání s
energií vodivostního pásu okolního polovodiče vázat elektrony. Ty mohou
nabývat pouze diskrétních hodnot energie, podobně, jako je tomu
u atomu. Kvantové tečky se využívají ve speciálních součástkách,
které jsou schopny pracovat s jednotlivými elektrony či fotony..
O nich a o jejich aplikacích bude podrobněji pojednáno v následujících odstavcích.
Kvantová tečka
– quantum dot, ohraničená oblast polovodiče o průměru kolem 30 nm
a výšce 8 nm, schopná v důsledku nižší energie ve srovnání s
energií vodivostního pásu okolního polovodiče vázat elektrony. Ty mohou
nabývat pouze diskrétních hodnot energie, podobně, jako je tomu
u atomu. Kvantové tečky se využívají ve speciálních součástkách,
které jsou schopny pracovat s jednotlivými elektrony či fotony.
LED – Light Emitting Diode, světlo emitující dioda.
Polovodičová optoelektronická součástka, umožňující emisi
nekoherentního monochromatického světla při průchodu proudu
v propustném směru. Emise světla vzniká na základě
elektroluminiscence.
Polem řízený tranzistor – FET, Field Effect Transistor, polem
řízený tranzistor. Tranzistor pracující na základě změny vodivosti v
proudovém kanálu, způsobené změnou elektrického pole. Velikost
elektrického pole lze měnit elektrickým potenciálem na řídicí elektrodě.

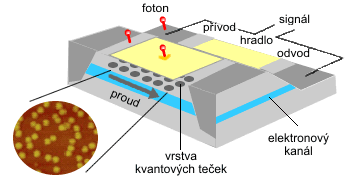

QDFET – Quantum Dot Field Effect Transistor, fotoelektrická
polovodičová součástka vzniklá modifikací tranzistoru FET přidáním
vrstvy s kvantovými tečkami. Tranzistorem QDFET lze detekovat
jednotlivé fotony.
Fotonásobič – často označováno jako PMT (PhotoMultiplier
Tube), vakuová fotocitlivá součástka využívající zesilovacího efektu
prostřednictvím sekundární emise na systému elektrod. Prvotní proud,
iniciovaný dopadem světla na světlocitlivou vrstvu, fotokatodu, je tak
mnohonásobně zesílen. Napětí mezi elektrodami je několik set voltů
a je nastaveno tak, aby koeficient sekundární emise při dopadu
elektronu na její povrch byl kladný. Fotonásobiče pracují
v impulzním režimu.
Lavinová fotodioda – AVD (AValanche Photodiode), polovodičová
součástka využívající lavinového efektu – prudké nárazové ionizace v
závěrném směru. Vznik laviny je iniciován dopadem světla. Pracuje v
impulzním režimu. Materiály používané pro lavinové fotodiody jsou
nejčastěji Ge, Si a InGaAs.
TREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge.
|
Kvantové tečky – struktury na pomezí mikro a makrosvěta
Technika nanášení povrchových vrstev ve vakuu je jednou z metod výroby mikrostruktur různého druhu.
V mikroelektronice, v kombinaci s optickými nebo elektronovými litografickými metodami,
se tak daří vytvářet na monokrystalickém polovodičovém substrátu velmi malé struktury.
Technologií MEMS umíme vytvářet nejen
tranzistory a jiné elektronické součástky, ale i miniaturní,
mechanicky se pohybující prvky, sloužící jako optické přepínače, rezonátory atd. Tato technologie však
má své fyzikální limity, dané vlnovou délkou použitého světla. Při jejím snižování jsme totiž zase nuceni
přejít na ultrafialovou optiku, která je náročnější a nákladnější a vlnovou délku navíc nemůžeme
snižovat libovolně. Při rozlišovací schopnosti blížící se vzdálenosti atomů bychom se totiž dostali do oblasti
rentgenového záření, kde však již nejsou k dispozici potřebné zobrazovací metody. Podobně bychom
narazili na jiné principiální obtíže v případě elektronové litografie. Navíc, zmenšování struktur
za účelem zvýšení hustoty součástek na čipu je spojeno s dalšími překážkami, které je nutno řešit,
jako je například odvod tepla z čipu, jak to známe u stále výkonnějších mikroprocesorů.
Druhý důvod ke zmenšování vytvářených vrstevnatých struktur je ovšem jiný, u něj jde o získání
nových vlastností, daných kvantovou mechanikou. O výzkumu zaměřeném na tzv. nanoclustery jsme se zmiňovali
v jenom z předchozích bulletinů.
V evropském výzkumném středisku Toshiba Research Europe Limited
(TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge.) společně s Cavendish Laboratory,
University of Cambridge, se do světa miniaturních prvků s kvantovými vlastnostmi vydali jinou cestou.
Speciální technologií
vytvářejí místo spojité vrstvy tzv. kvantové tečkyKvantová tečka
– quantum dot, ohraničená oblast polovodiče o průměru kolem 30 nm
a výšce 8 nm, schopná v důsledku nižší energie ve srovnání s
energií vodivostního pásu okolního polovodiče vázat elektrony. Ty mohou
nabývat pouze diskrétních hodnot energie, podobně, jako je tomu
u atomu. Kvantové tečky se využívají ve speciálních součástkách,
které jsou schopny pracovat s jednotlivými elektrony či fotony.
s pozoruhodnými vlastnostmi. Kvantová tečka je ohraničená vodivá oblast velmi malých rozměrů, jen několik nanometrů.
Elektrony uvězněné uvnitř pak vykazují kvantové vlastnosti, které ve velkých objemech polovodičů jinak nepozorujeme.
Především, množství elektronů v kvantové tečce je omezeno. Dále se využívá skutečnosti, že energie elektronu
nacházejícího se uvnitř je kvantována a může nabývat pouze diskrétních hodnot. Pro tuto vlastnost se
o kvantových tečkách někdy hovoří jako o umělých atomech. Díky svým vlastnostem umožňují kvantové tečky
konstruovat součástky, s nimiž lze manipulovat s jednotlivými elektrony, u optoelektronických
součástek pak s jednotlivým fotonyFoton
– kvantum elektromagnetického záření, například světla. Má nulovou
klidovou hmotnost a nemá elektrický náboj. Jeho energie
a hybnost jsou přímo úměrné frekvenci záření (E = hf, p = E/c). Stav fotonu zahrnuje také polarizaci, protože jde o příčné vlnění..
Kvantové tečkyKvantová tečka
– quantum dot, ohraničená oblast polovodiče o průměru kolem 30 nm
a výšce 8 nm, schopná v důsledku nižší energie ve srovnání s
energií vodivostního pásu okolního polovodiče vázat elektrony. Ty mohou
nabývat pouze diskrétních hodnot energie, podobně, jako je tomu
u atomu. Kvantové tečky se využívají ve speciálních součástkách,
které jsou schopny pracovat s jednotlivými elektrony či fotony. mají tendenci chovat se
jako past pro elektrony, neboť mají nižší úroveň energie než je hodnota vodivostního pásu okolního polovodičového
materiálu. Každá tečka však má omezenou kapacitu závisející na rozměru tečky, neboť uvězněné elektrony působí
na okolní elektrony zápornou silou, způsobenou jejich záporným nábojem.

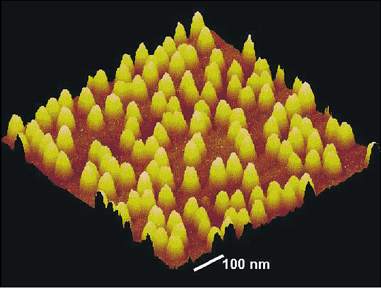

Vrstva kvantových teček z materiálu InAs, zobrazená metodou
AFMMikroskop atomárních sil
– AFM (Atomic Force Microscope). Zařízení skenuje povrch materiálu
pomocí hrotu zavěšeného na pružném výkyvném raménku. Hrot je přitahován
elektrostatickými a van der Waalsovými silami. Výkyvy raménka nad
povrchem jsou sledovány laserem. AFM mikroskop není omezen na vodivé
materiály jako STM mikroskop. AFM mikroskop byl vynalezen v roce
1986 G. Binnigem, C. Quatem a C. Gerberem..
Zdroj: TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge..
Výroba kvantových teček
Pro plné využití kvantových teček jako kvantových objektů s jednodimenzionálními vlastnostmi je důležité,
aby jednotlivé hladiny jejich energetického spektra byly od sebe vzdáleny mnohem více, než odpovídá tepelné
energii fononů Fonon
– kvazičástice vibrací krystalové mříže, vibrační kvantum šířící se
krystalovou mříží. Pomocí fononů lze popisovat šíření zvukových vln
v pevných látkách. Samotný název fonon vznikl jako analogie
k fotonu. Foton je částicí elektromagnetického pole, fonon je
kvazičásticí netlumeného zvukového pole v pevné látce. krystalové mříže, tj. asi 25 meV
za pokojové teploty. Pokud toto není splněno, elektrony v kvantové tečce mohou přeskakovat mezi jednotlivými
hladinami vlivem tepelného šumu a očekávané nové, kvantově-jednodimenzionální vlastnosti jsou ztracené.
Dostatečně hrubé energetické spektrum vznikne až tehdy, podaří-li se kvantové tečky vyrobit s velmi malými,
nanometrovými rozměry. Klasickými metodami, běžnými v mikroelektronice mikronového a submikronového rozlišení,
jako napařování vrstev optickou či elektronovou litografií, se kvantové tečky potřebných rozměrů nedařilo připravit.
Očekávané vlastnosti se sice dostavily, ale pouze za velmi nízkých teplot, pod 77 K, což byla zásadní překážka
pro široké využití této technologie.
Během 90. let se však několika výzkumným skupinám podařilo vyvinout
alternativní přístup, umožňující vznik polovodičových teček na povrchu
substrátu v případě vhodného poměru rozdílných mřížkových konstant
obou materiálů. Nejintenzivněji se zkoušely materiály InAs a GaAs.
Při tomto postupu roste nanášená vrstva nejprve se značným mechanickým
napětím, po dosažení kritické tloušťky několika monovrstev se nanášené
atomy začnou shromažďovat ve shlucích, čímž se minimalizuje napětí.
Takový stav pro případ vrstvy InAs na povrchu GaAs je zachycen na
předchozím obrázku pořízeném mikroskopem využívajícím atomární síly (AFMMikroskop atomárních sil
– AFM (Atomic Force Microscope). Zařízení skenuje povrch materiálu
pomocí hrotu zavěšeného na pružném výkyvném raménku. Hrot je přitahován
elektrostatickými a van der Waalsovými silami. Výkyvy raménka nad
povrchem jsou sledovány laserem. AFM mikroskop není omezen na vodivé
materiály jako STM mikroskop. AFM mikroskop byl vynalezen v roce
1986 G. Binnigem, C. Quatem a C. Gerberem.). Další pokračování
výrobního postupu spočívá v nanesení vrstvy ze stejného materiálu jako substrát, v tomto případě GaAs,
a kvantové tečky se tak objemově zapouzdří ze všech stran.

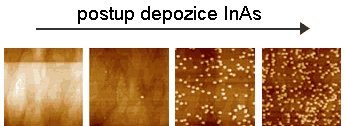

Znázornění postupného vzniku vrstvy InAs s kvantovými tečkami.
Zdroj: TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge..
Optoelektrické součástky využívající kvantové tečky

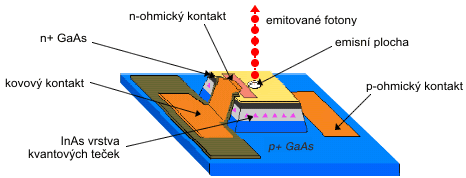

Jednofotonová, světlo emitující dioda
Pro některé aplikace, obzvláště v nastupujícím novém odvětví informatiky – kvantové kryptografii,
je potřeba generovat tak jemné světelné impulsy, že jejich energie odpovídá energii jednotlivých
fotonůFoton
– kvantum elektromagnetického záření, například světla. Má nulovou
klidovou hmotnost a nemá elektrický náboj. Jeho energie
a hybnost jsou přímo úměrné frekvenci záření (E = hf, p = E/c). Stav fotonu zahrnuje také polarizaci, protože jde o příčné vlnění.. Důvod je například ten, že i ty nejkratší
a nejslabší laserovéLASER
– Light Amplification by Stimulated Emission of Radiation, zesílení
světla pomocí stimulované emise záření. Roku 1958 ukázal C. Townes
spolu s A. L. Schawlowem, že je možné zkostruovat
podobné zařízení jako již existující MASER (pracuje v mikrovlnné
oblasti) také pro světlo. První laser zkonstruoval
T. H. Maiman v roce 1960. Jako aktivní prostředí
posloužily ionty chrómu v syntetickém rubínovém krystalu. impulsy, které se pro
přenos dat po optickém vlákně obecně používají, obsahují podle Poissonovy statistiky vždy shluk několika
fotonůFoton
– kvantum elektromagnetického záření, například světla. Má nulovou
klidovou hmotnost a nemá elektrický náboj. Jeho energie
a hybnost jsou přímo úměrné frekvenci záření (E = hf, p = E/c). Stav fotonu zahrnuje také polarizaci, protože jde o příčné vlnění.. Bylo prokázáno, že tento způsob předávání dat
není nepodmíněně bezpečnýNepodmíněná bezpečnost
– znamená vysokou bezpečnost utajení, která není podmíněna žádnými
předpoklady na schopnosti a technické možnosti útočníka. Takovou
míru bezpečnosti dnes nabízí kvantová kryptografie a Vernamova
šifra. a že
u něho mohou existovat některé druhy úspěšných útoků. Idea, jak emitovat jediný
fotonFoton
– kvantum elektromagnetického záření, například světla. Má nulovou
klidovou hmotnost a nemá elektrický náboj. Jeho energie
a hybnost jsou přímo úměrné frekvenci záření (E = hf, p = E/c). Stav fotonu zahrnuje také polarizaci, protože jde o příčné vlnění., je v případě kvantových teček stejná
jako u jednoduchého Bohrova atomového modelu.
Pokud se podaří dodáním energie excitovat elektron nacházející se v kvantové tečce a ten následně relaxuje
zpět na hladinu nižší, vyzáří fotonFoton
– kvantum elektromagnetického záření, například světla. Má nulovou
klidovou hmotnost a nemá elektrický náboj. Jeho energie
a hybnost jsou přímo úměrné frekvenci záření (E = hf, p = E/c). Stav fotonu zahrnuje také polarizaci, protože jde o příčné vlnění.
o energii rovnající se rozdílu obou hladin. Totéž může nastat
v případě, kdy v kvantová tečka s neobsazenou hladinou
zachytí volný elektron z vodivostního pásu, což je mechanismus
ekvivalentní rekombinaci u ionizovaných plynů. Musí se však
zajistit, aby světlo emitovala právě jedna kvantová tečka a aby
emitovala fotonFoton
– kvantum elektromagnetického záření, například světla. Má nulovou
klidovou hmotnost a nemá elektrický náboj. Jeho energie
a hybnost jsou přímo úměrné frekvenci záření (E = hf, p = E/c). Stav fotonu zahrnuje také polarizaci, protože jde o příčné vlnění. v žádoucím okamžiku.
Konstrukce jednofotonové LEDLED
– Light Emitting Diode, světlo emitující dioda. Polovodičová
optoelektronická součástka, umožňující emisi nekoherentního
monochromatického světla při průchodu proudu v propustném směru.
Emise světla vzniká na základě elektroluminiscence. je založena na modifikaci
dosavadní struktury LEDLED
– Light Emitting Diode, světlo emitující dioda. Polovodičová
optoelektronická součástka, umožňující emisi nekoherentního
monochromatického světla při průchodu proudu v propustném směru.
Emise světla vzniká na základě elektroluminiscence. vrstvou s kvantovými tečkami,
jak je znázorněno na následujícím obrázku. Emise je umožněna pouze malým otvorem, v obrázku zakresleném jako
emisní plocha, v ideální případě z jediné kvantové tečky nacházející se pod otvorem. Ostatní kvantové tečky
jsou zastíněny neprůhlednou vrstvou.
Znázornění struktury jednofotonového emitoru využívajícího kvantové tečky.
Zdroj: TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge..
První experimenty s jednofotonovu LEDLED
– Light Emitting Diode, světlo emitující dioda. Polovodičová
optoelektronická součástka, umožňující emisi nekoherentního
monochromatického světla při průchodu proudu v propustném směru.
Emise světla vzniká na základě elektroluminiscence. proběhly již
v roce 2001. Za teploty 5 K byla proměřena emisní spektra v závislosti na procházejícím proudu.
Již při proudu menším než 20 nA byla naměřena emise monochromatického záření s energií 1,3942 eV, což
odpovídá vlnové délce 889 nm spadající do infračervené oblasti. Speciálně navržené korelační experimenty se dvěma
detektory prokázaly, že v tomto případě součástka emituje skutečně jednotlivé
fotonyFoton
– kvantum elektromagnetického záření, například světla. Má nulovou
klidovou hmotnost a nemá elektrický náboj. Jeho energie
a hybnost jsou přímo úměrné frekvenci záření (E = hf, p = E/c). Stav fotonu zahrnuje také polarizaci, protože jde o příčné vlnění. po sobě, nikoliv ve shlucích jako je tomu
u laserovýchLASER
– Light Amplification by Stimulated Emission of Radiation, zesílení
světla pomocí stimulované emise záření. Roku 1958 ukázal C. Townes
spolu s A. L. Schawlowem, že je možné zkostruovat
podobné zařízení jako již existující MASER (pracuje v mikrovlnné
oblasti) také pro světlo. První laser zkonstruoval
T. H. Maiman v roce 1960. Jako aktivní prostředí
posloužily ionty chrómu v syntetickém rubínovém krystalu. pulsů. Jejich emisi lze řídit jemnými
proudovými pulsy a fotony se dařilo emitovat oddělené až do frekvence budících pulsů 200 MHz.

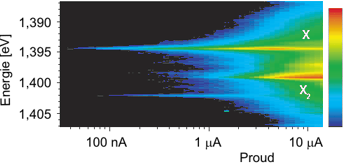

Naměřené spektrum jednofotonové LEDLED
– Light Emitting Diode, světlo emitující dioda. Polovodičová
optoelektronická součástka, umožňující emisi nekoherentního
monochromatického světla při průchodu proudu v propustném směru.
Emise světla vzniká na základě elektroluminiscence.
v závislosti na procházejícím proudu. X je spektrální čára odpovídající rekombinaci jednoho excitonu,
X2 je druhá spektrální čára, objevující se v případě dvoufotonové emise při rekombinaci biexcitonu.
Barevná stupnice vpravo odpovídá intenzitě emitovaného světla v logaritmickém měřítku.
Zdroj: TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge..
|
Pokud se podaří v kvantové tečce excitovat dva elektrony najednou, jejich návrat do původního stavu
vede k současné emisi dvou fotonů s blízkými vlnovými délkami. V laboratoři
TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge. vědci studovali spin takto emitovaných párů
fotonů a zjistili, že jejich polarizace jsou značně korelované. Tato vlastnost umožňuje generovat bity
náhodného klíče zakódované přímo v jejich polarizaci. V jediné součástce tak dostaneme zároveň dokonalý
fyzikální náhodný generátor, což je jeden z předpokladů nepodmíněné bezpečnosti datového přenosu.
Jednofotonový detektor
Nová metoda detekce jednotlivých fotonů spočívá v modifikaci tranzistoru
FETPolem řízený tranzistor
– FET, Field Effect Transistor, polem řízený tranzistor. Tranzistor
pracující na základě změny vodivosti v proudovém kanálu, způsobené
změnou elektrického pole. Velikost elektrického pole lze měnit
elektrickým potenciálem na řídicí elektrodě. přidáním vrstvy kvantových
teček paralelně k proudovému kanálu. Vzniklá součástka se označuje
QDFETQDFET
– Quantum Dot Field Effect Transistor, fotoelektrická polovodičová
součástka vzniklá modifikací tranzistoru FET přidáním vrstvy s
kvantovými tečkami. Tranzistorem QDFET lze detekovat jednotlivé fotony.. Vrstva s kvantovými tečkami
musí být vzdálena od proudového kanálu velmi málo, jen několik nanometrů. Pak přítomnost záporného náboje elektronů
zachycených v kvantových tečkách ovlivňuje proud kanálem tranzistoru a citlivost lze nastavit tak,
že uvolnění jediného elektronu z kvantové tečky změní velikost protékajícího proudu o měřitelnou hodnotu.
Elektron je uvolněn zachycením díry, po předchozí generaci páru elektron-díra jako důsledek pohlcení fotonu.
Znázornění struktury jednofotonového detektoru QDFET využívajícího kvantové tečky. Zdroj: TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge..
V porovnání s klasickými citlivými detektory, jako jsou například
fotonásobičeFotonásobič
– často označováno jako PMT (PhotoMultiplier Tube), vakuová fotocitlivá
součástka využívající zesilovacího efektu prostřednictvím sekundární
emise na systému elektrod. Prvotní proud, iniciovaný dopadem světla na
světlocitlivou vrstvu, fotokatodu, je tak mnohonásobně zesílen. Napětí
mezi elektrodami je několik set voltů a je nastaveno tak, aby
koeficient sekundární emise při dopadu elektronu na její povrch byl
kladný. Fotonásobiče pracují v impulzním režimu., popřípadě jejich polovodičová obdoba
lavinové fotodiodyLavinová fotodioda
– AVD (AValanche Photodiode), polovodičová součástka využívající
lavinového efektu – prudké nárazové ionizace v závěrném směru. Vznik
laviny je iniciován dopadem světla. Pracuje v impulzním režimu.
Materiály používané pro lavinové fotodiody jsou nejčastěji Ge, Si a
InGaAs., mají jednofotonové
detektory vyšší dynamický rozsah a nevyžadují k provozu vysoké napětí. První vyrobené vzorky již měly
vyšší kvantovou účinnost než vakuové fotonásobičeFotonásobič
– často označováno jako PMT (PhotoMultiplier Tube), vakuová fotocitlivá
součástka využívající zesilovacího efektu prostřednictvím sekundární
emise na systému elektrod. Prvotní proud, iniciovaný dopadem světla na
světlocitlivou vrstvu, fotokatodu, je tak mnohonásobně zesílen. Napětí
mezi elektrodami je několik set voltů a je nastaveno tak, aby
koeficient sekundární emise při dopadu elektronu na její povrch byl
kladný. Fotonásobiče pracují v impulzním režimu.
a menší šum než .
Také odpadá mrtvá doba nutná k odeznění laviny, jíž jsou zmíněné dosavadní typy detektorů zatíženy.
Konstrukce fotonásobičůFotonásobič
– často označováno jako PMT (PhotoMultiplier Tube), vakuová fotocitlivá
součástka využívající zesilovacího efektu prostřednictvím sekundární
emise na systému elektrod. Prvotní proud, iniciovaný dopadem světla na
světlocitlivou vrstvu, fotokatodu, je tak mnohonásobně zesílen. Napětí
mezi elektrodami je několik set voltů a je nastaveno tak, aby
koeficient sekundární emise při dopadu elektronu na její povrch byl
kladný. Fotonásobiče pracují v impulzním režimu. je také složitější,
neboť jde o vakuové součástky, které jsou větší a náchylnější na poškození.

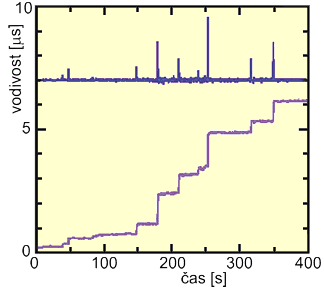

Na následujícím obrázku je graficky znázorněna časová závislost vodivosti kanálu fototranzistoru
QDFETQDFET
– Quantum Dot Field Effect Transistor, fotoelektrická polovodičová
součástka vzniklá modifikací tranzistoru FET přidáním vrstvy s
kvantovými tečkami. Tranzistorem QDFET lze detekovat jednotlivé fotony. s kvantovými tečkami za velmi slabého osvětlení
pomocí LED, jíž protéká proud 2 mA. Před osvětlením byl aplikován proudový impuls, zajišťující nízkou počáteční
vodivost tranzistoru způsobenou zachycenými elektrony v kvantových tečkách. Experimentální data byla pořízena za
teploty kapalného helia 4,2 K, podobný průběh však lze zaznamenat při teplotě kapalného dusíku 77 K.
V principu však nic nebrání aby detektor mohl pracovat při teplotě kolem 200 K, která může být trvale
udržována termoelektrickým chladičem. Skoky v průběhu jsou způsobeny pohlcením jednotlivých fotonů a na
derivaci průběhu (horní křivka) lze tyto změny bezpečně odlišit od šumového pozadí.
Závislost vodivosti na čase u jednofotonového detektoru. Zdroj: TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge..
Účinnost detekce u prvních vyrobených struktur byla jen asi 1 %, což je hodnota srovnatelná
s fotonásobičiFotonásobič
– často označováno jako PMT (PhotoMultiplier Tube), vakuová fotocitlivá
součástka využívající zesilovacího efektu prostřednictvím sekundární
emise na systému elektrod. Prvotní proud, iniciovaný dopadem světla na
světlocitlivou vrstvu, fotokatodu, je tak mnohonásobně zesílen. Napětí
mezi elektrodami je několik set voltů a je nastaveno tak, aby
koeficient sekundární emise při dopadu elektronu na její povrch byl
kladný. Fotonásobiče pracují v impulzním režimu., ale menší než je u nejlepších
lavinových diodLavinová fotodioda
– AVD (AValanche Photodiode), polovodičová součástka využívající
lavinového efektu – prudké nárazové ionizace v závěrném směru. Vznik
laviny je iniciován dopadem světla. Pracuje v impulzním režimu.
Materiály používané pro lavinové fotodiody jsou nejčastěji Ge, Si a
InGaAs.. Avšak je několik možností,
jak účinnost tohoto prvního prototypu zlepšit. Přibližně 75 % dopadajícího světla je totiž odraženo kovovou elektrodou
představující řídící hradlo a z části která projde, je pouze 5 % pohlceno vrstvou s kvantovými tečkami.
Podle posledních výsledků publikovaných v roce 2004 bylo dosaženo účinnosti detekce 14 %. Andrew Shields,
vedoucí projektu z výzkumného centra TRELTREL – Toshiba Research Europe Limited – Evropská laboratoř firmy Toshiba Europe. Vedení laboratoře je v Cambridge., je však
přesvědčen, že lze v krátké době očekávat výrazné zlepšení účinnosti detekce až na 65 %.
Použití jednofotonových součástek
Jediné kvantum světla představuje mimořádně tmavý signál. Pro srovnání uveďme, že 100 W žárovka emituje každou
vteřinu 1019 fotonů. Registrace dopadu jednotlivých fotonů tedy poskytuje optimální metodu měření velmi
slabých optických signálů, neboť odpadá nutný přídavný šum vzniklý v důsledku zesilování signálu.
Technika jednofotonové detekce umožňuje podstatně zlepšit různé druhy zobrazovacích technik pro rentgenové záření,
záření radioizotopů, a dalších druhů záření a přináší tak nové možnosti v široké oblasti aplikací
v lékařské diagnostice a v analytické chemii a v mnoha jiných oblastech. Celá řada možných
použití se nabízí v měřicí technice za použití laserůLASER
– Light Amplification by Stimulated Emission of Radiation, zesílení
světla pomocí stimulované emise záření. Roku 1958 ukázal C. Townes
spolu s A. L. Schawlowem, že je možné zkostruovat
podobné zařízení jako již existující MASER (pracuje v mikrovlnné
oblasti) také pro světlo. První laser zkonstruoval
T. H. Maiman v roce 1960. Jako aktivní prostředí
posloužily ionty chrómu v syntetickém rubínovém krystalu.,
při měření vzdálenosti a polohy.
Hlavní oblast použití jednofotonových součástek však spadá do oblasti výměny dat a to především pro prakticky
dokonale bezpečný přenos šifrovacího klíče v kvantové kryptografii
(viz bulletin 14/2005). Při této metodě je využíváno
kvantových zákonů, podle nichž, provedeme-li měření objektu, změníme tím nutně jeho stav. Pomocí speciálního
protokolu předávání dat a ověřování úspěšnosti přenosu lze pak prakticky s jistotou ověřit, zda je přenosový
kanál odposloucháván. Tato metoda však vylučuje použití zesilovačů signálu v přenosové cestě, neboť zde není
možná detekce optického signálu a opětná emise po zesílení bez ovlivnění kvantového stavu. Proto je nutné použití
speciálních emitorů a co možná nejcitlivějších detektorů. Vývoj optoelektronických součástek založených na
kvantových tečkách je na slibné cestě, jak tyto náročné požadavky splnit. Očekává se, že v blízké budoucnosti
budeme mít technologii, která umožní levné a nenáročné použití jednofotonových součástek v telekomunikaci
a v mnoha dalších oborech.
Bonus: Animace „Elektronová struktura kvantových teček“
Elektronová struktura kvantových teček. Zdroj: Ohio Supercomputer Center.
Odkazy
|
|
